四合一氣體模塊XDB-QI4

型號：XDB-QI4

品牌：天天久久人人综合創新

采購谘詢

聯係人：徐經理

電話：18988774241

公司地址：深圳市龍華區觀湖街道觀城社區馬壢新村34號

查看更多防爆係列

詳情描述
規格參數
資質證書

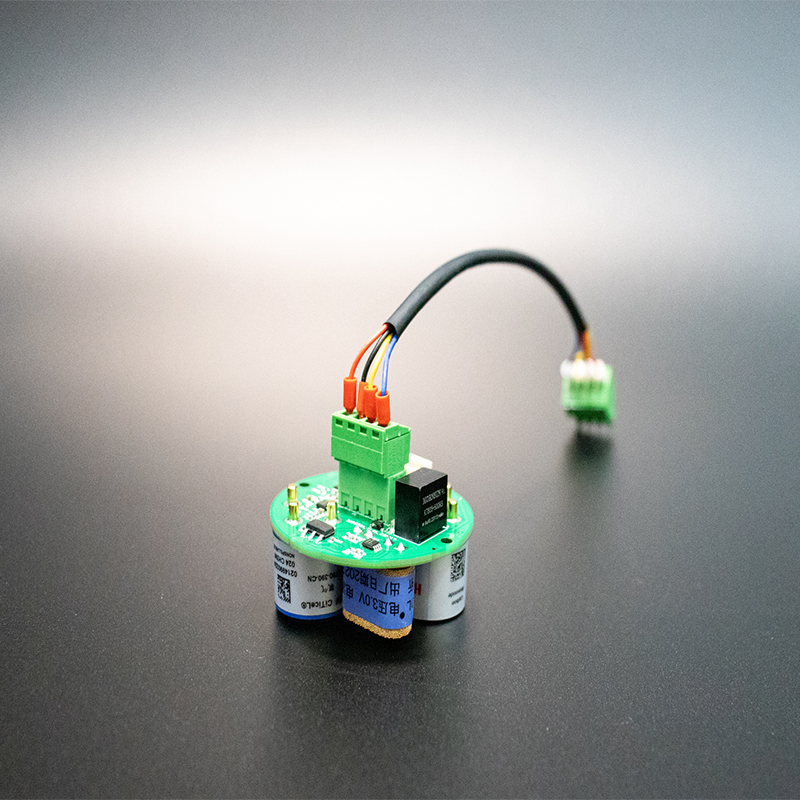

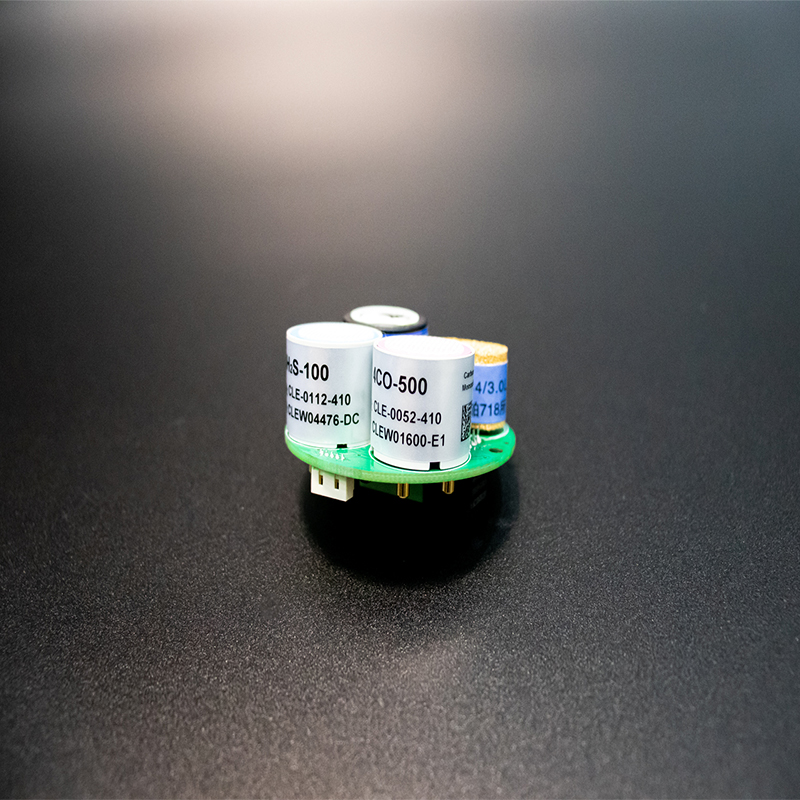

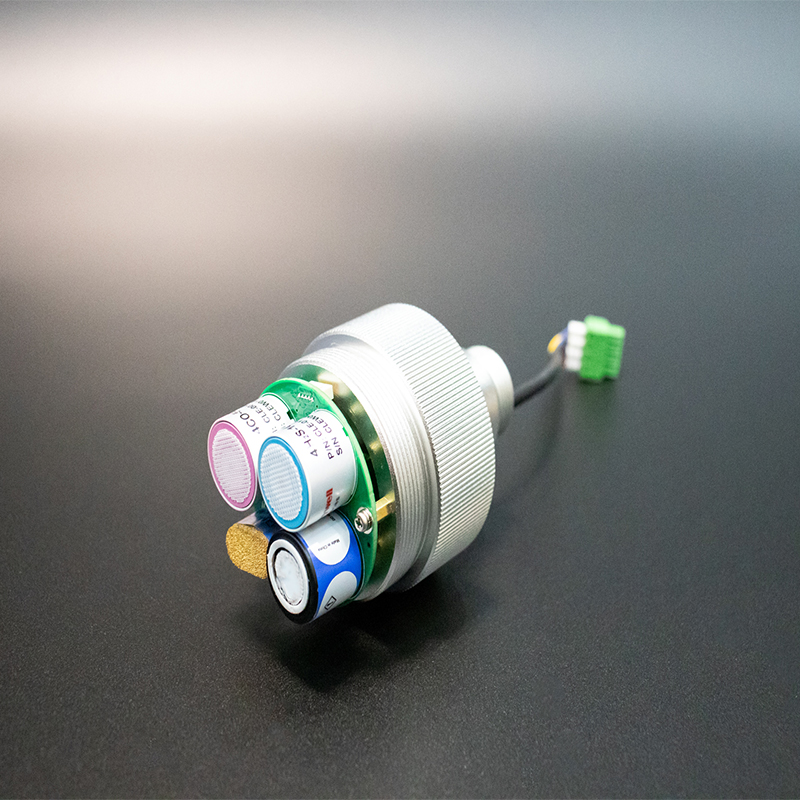

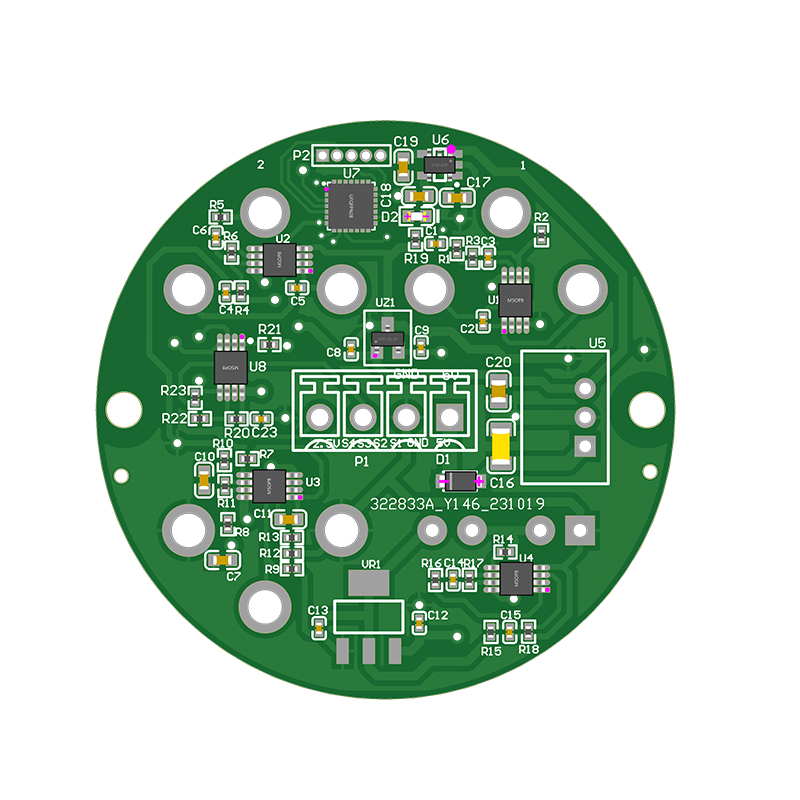

四合一氣體模塊（支持定製）

產品簡介

四合一氣體模塊應用於：現場四種氣體濃度24小時連續在線監測現場濃度顯示，超標聲光報警，TTL信號傳輸。

四合一氣體模塊主要檢測原理有：電化學、催化燃燒原理的氣體傳感器。先進的電路設計、成熟的內核算法處理。

產品特點

l 寬工作溫度：-20～+60℃

l 零點自動跟蹤，長期使用不受零點漂移影響

l 目標點多級校準，保證測量的線性度和精度

l 報警模式設置：低報警、高報警,報警燈綠黃紅三色；O₂低報警、CO/H₂S/可燃氣高報警時，報警燈亮紅燈，蜂鳴器急報；O₂高報警、CO/H₂S/可燃氣低報警時，報警燈亮黃燈，蜂鳴器緩報；正常範圍，報警燈亮綠燈，蜂鳴器不響。

l 快速響應時間，優異的長期穩定性

技術參數

檢測氣體	量程（其他量程可定製）	精度（更高精度可定製）	分辨率（更高分辨率可定製）	響應時間
CH₄	0-100%LEL	＜±3%(F.S)	1%LEL	≤10秒
氧氣(O₂)	0-30%Vol	＜±3%(F.S)	0.1%Vol	≤15秒
一氧化碳(CO)	0-1000ppm	＜±3%(F.S)	1ppm	≤20秒
硫化氫(H₂S)	0-100ppm	＜±3%(F.S)	1ppm	≤20秒

可燃氣CH₄默認低報警20%LEL，高報警50%LEL；氧氣（O₂）默認低報警19%Vol，高報警23%Vol；一氧化碳（CO）默認低報警50ppm，高報警190ppm；硫化氫（H₂S）默認低報警20ppm，高報警50ppm；

符合ModBus標準協議規範，具體請參見Modbus協議介紹。

通信接口默認如下：

串口波特率：9600

停止位：1

數據位：8

校驗位：無

默認地址：0X01

四合一模塊

說明：

以下所有說明中，MODBUS RTU 協議中的CRC16兩字節，按照MODBUS規定：低字節在前，高字節在後。

以下說明中，假定傳感器地址0x01（傳感器缺省地址為01）

1.2 返回錯誤碼規定：

傳感器對於錯誤指令的接收(包括CRC16效驗錯誤)，均實行不返回錯誤碼方式。上位機可在指令發出200ms後收不到返回數據時認為發出指令失敗，可重新發送指令。

MODBUS 寄存器說明

特別注意：MODBUS 命令中寄存器的數量或長度一項均為兩字節16 位為一個單位（高字節在前，低字節在後），而非單字節8 位為一個單位。

用戶應保證命令中寄存器的地址和數量這兩項參數的範圍在本係統規定範圍之內。如果超出範圍，傳感器的輸出結果將無法預測，用戶應在上位機軟件設計中保證MODBUS 命令符合本手冊要求，支持最小問詢周期為1S/次。

采集器支持兩種功能碼：0x03-讀取寄存器 0x06-寫入寄存器。

讀取寄存器的指令如下（16進製表示）：

地址碼

功能碼

起始地址

高字節

起始地址

低字節

寄存器數量高字節

寄存器數量低字節

CRC校驗低字節

CRC校驗高字節

其中，地址碼表示采集器的地址；起始地址表示讀取寄存器的起始地址；寄存器數量表示該指令需要讀取的寄存器數量。


寄存器說明版本：V2.1

地址：1～100（十進製）。

寄存器說明：

地址	名稱	數據長度	描述
0	一氧化碳	2 Bytes	氣體濃度
1	硫化氫	2 Bytes	氣體濃度
2	氣氧	2 Bytes	氣體濃度
3	燃可氣體	2 Bytes	氣體濃度
4	AD1	2 Bytes	傳感器AD
5	AD2	2 Bytes	傳感器AD
6	AD3	2 Bytes	傳感器AD
7	AD4	2 Bytes	傳感器AD
8	REF_AD	2 Bytes
9	量程	2 Bytes	通道1氣體參數
10	標定濃度	2 Bytes	通道1氣體參數
11	小數位	2 Bytes	通道1氣體參數
12	單位	2 Bytes	通道1氣體參數
13	低報警	2 Bytes	通道1氣體參數
14	高報警	2 Bytes	通道1氣體參數
15	零點	2 Bytes	通道1氣體參數
16	span	2 Bytes	通道1氣體參數
17	零點修正值	2 Bytes	通道1氣體參數
18	標定修正	2 Bytes	通道1氣體參數
19	量程	2 Bytes	通道2氣體參數
20	標定濃度	2 Bytes	通道2氣體參數
21	小數位	2 Bytes	通道2氣體參數
22	單位	2 Bytes	通道2氣體參數
23	低報警	2 Bytes	通道2氣體參數
24	高報警	2 Bytes	通道2氣體參數
25	零點	2 Bytes	通道2氣體參數
26	span	2 Bytes	通道2氣體參數
27	零點修正值	2 Bytes	通道2氣體參數
28	標定修正	2 Bytes	通道2氣體參數
29	量程	2 Bytes	通道3氣體參數
30	標定濃度	2 Bytes	通道3氣體參數
31	小數位	2 Bytes	通道3氣體參數
32	單位	2 Bytes	通道3氣體參數
33	低報警	2 Bytes	通道3氣體參數
34	高報警	2 Bytes	通道3氣體參數
35	零點	2 Bytes	通道3氣體參數
36	span	2 Bytes	通道3氣體參數
37	零點修正值	2 Bytes	通道3氣體參數
38	標定修正	2 Bytes	通道3氣體參數
39	量程	2 Bytes	通道4氣體參數
40	標定濃度	2 Bytes	通道4氣體參數
41	小數位	2 Bytes	通道4氣體參數
42	單位	2 Bytes	通道4氣體參數
43	低報警	2 Bytes	通道4氣體參數
44	高報警	2 Bytes	通道4氣體參數
45	零點	2 Bytes	通道4氣體參數
46	span	2 Bytes	通道4氣體參數
47	零點修正值	2 Bytes	通道4氣體參數
48	標定修正	2 Bytes	通道4氣體參數
49	ReSet	2 Bytes	重新啟動標誌
50	addr	2 Bytes	Modbus 地址

檢測氣體	量程（其他量程可定製）	精度（更高精度可定製）	分辨率（更高分辨率可定製）	響應時間
CH₄	0-100%LEL	＜±3%(F.S)	1%LEL	≤10秒
氧氣(O₂)	0-30%Vol	＜±3%(F.S)	0.1%Vol	≤15秒
一氧化碳(CO)	0-1000ppm	＜±3%(F.S)	1ppm	≤20秒
硫化氫(H₂S)	0-100ppm	＜±3%(F.S)	1ppm	≤20秒
